ΗΛΕΚΤΡΙΚΑ ΚΥΚΛΩΜΑΤΑ

Ηλεκτρικά κυκλώματα ονομάζονται οι κλειστές αγώγιμες διαδρομές από το ηλεκτρικό ρεύμα . Τα στοιχεία τα οποία συμμετέχουν στο κύκλωμα ονομάζονται ηλεκτρικά στοιχεία.

Για την παροχή ηλεκτρικού ρεύματος σε όλες τις συσκευές που καταναλώνουν ηλεκτρική ενέργεια ενός διαμερίσματος ή ενός σπιτιού (λαμπτήρες, λάμπες, πλυντήρια, τηλεοράσεις, υπολογιστές κλπ.), είναι απαραίτητο να μεταφέρουμε ηλεκτρική ενέργεια μέσω  των καλωδίων από τον πίνακα διανομής, στα σημεία κατανάλωσης – πρίζες και διακόπτες.

Αυτό πρέπει να γίνει κατά τρόπο, που να διασφαλίζει την ομοιόμορφη κατανομή της ηλεκτρικής ενέργειας σε όλους τους χώρους.

Για αυτό, η καλωδίωση χωρίζεται σε ξεχωριστό δίκτυο και μπορεί να συνδέει διάφορα ηλεκτρικά κυκλώματα μεταξύ τους.

Για κάθε δωμάτιο, ή ανά δύο δωμάτια, ανάλογα με την ηλεκτρολογική μελέτη τοποθετούνται τα δικά τους καλώδια ισχύος, στα οποία συνδέονται όλοι οι καταναλωτές ενέργειας που είναι διαθέσιμοι στο δωμάτιο ή στα δωμάτια.

 ΣΗΜΕΙΑ ΣΥΝΔΕΣΕΩΝ ΗΛΕΚΤΡΙΚΩΝ ΚΥΚΛΩΜΑΤΩΝ

Σε ορισμένα σημεία κόμβων, τα καλώδια συνδέονται.

Είναι τα σημεία διασύνδεσης των ηλεκτρικών κυκλωμάτων μεταξύ τους.

Τα σημεία διακλάδωσής τους.

Σε τέτοια σημεία, εγκαθίστανται κουτιά διακλάδωσης, μέσα στα οποία πραγματοποιούνται οι συνδέσεις.

Τα σημεία σύνδεσης, είναι τα πιο επικίνδυνα από την άποψη της φωτιάς.

Η ανεπαρκώς στενή επαφή, δημιουργεί μεγάλη αντίσταση στη σύνδεση και οδηγεί στη θέρμανση της, μερικές φορές οδηγώντας στη φωτιά.

Το κιβώτιο διακλάδωσης πρέπει να προστατεύει τις εσωτερικές συνδέσεις από σκόνη, υγρασία και ξένα αντικείμενα.

Επιπλέον, το προϊόν εμποδίζει τυχαία επαφή με εκτεθειμένα τμήματα του ηλεκτρικού κυκλώματος (ζωντανοί σύνδεσμοι, επαφές).

Η σύνδεση των αγωγών θα γίνεται είτε με σύσφιξη σε κλέμενς, είτε με συστροφή καπς. .

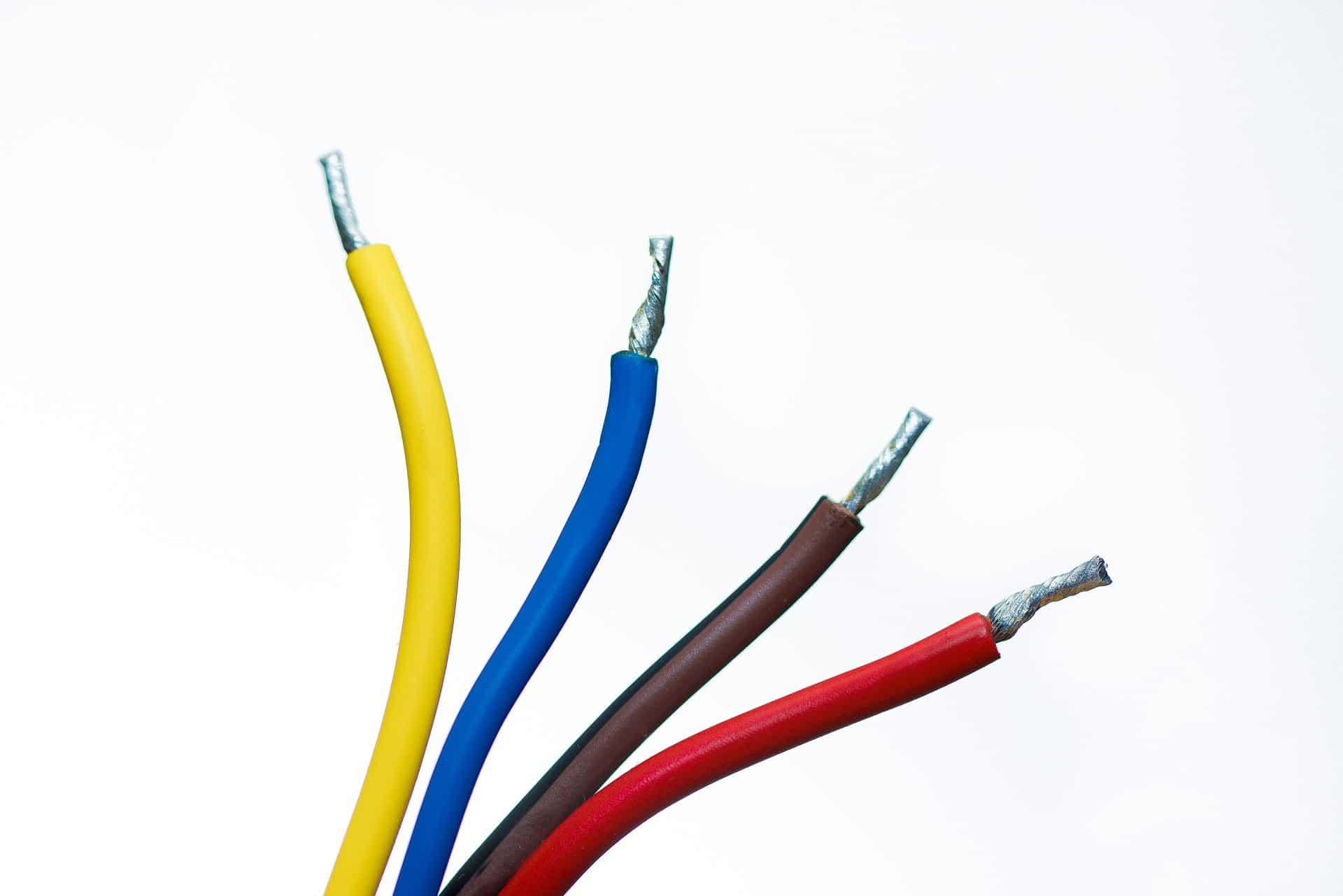

Πάντοτε όμως θα πρέπει τα άκρα των αγωγών να είναι απολύτως καθαρά, η διατομή της σύνδεσης των κλεμών ή των καπς κατάλληλη για την διάμετρο των αγωγών που συνδέουν και οι συνδέσεις σε θέσεις ελεγχόμενες.

Ο ηλεκτρολόγος εγκαταστάτης θα πρέπει να προσέξει , ώστε τα άκρα των αγωγών που θα κοπούν και στην συνέχεια θα συνδεθούν συνδέοντας τα ηλεκτρικά κυκλώματα μεταξύ τους, να μη μείνουν εκτεθειμένα στον ατμοσφαιρικό αέρα περισσότερο από 4 h και ιδιαίτερα όταν η ατμόσφαιρα είναι υγρή.

ΣΗΜΑΝΣΗ ΗΛΕΚΤΡΙΚΩΝ ΓΡΑΜΜΩΝ ΚΑΙ ΚΟΥΤΙΩΝ ΔΙΑΚΛΑΔΩΣΗΣ

Κατά την εγκατάσταση  των κουτιών διακλάδωσης μέσα στον τοίχο και εφόσον  αυτά δεν θα φαίνονται ( θα χωνευτούν και θα βαφτούν), θα πρέπει να φροντίσουμε :

Να γίνονται γνωστές  οι θέσεις των  κουτιών,  με το να  τα φωτογραφίζουμε και να κρατάμε αρχείο με τις  αποστάσεις τους  από σταθερά σημεία του χώρου, για να έχουμε πρόσβαση σε αυτά αν χρειαστεί.

Με τον ίδιο τρόπο να γίνονται γνωστές οι θέσεις των ηλεκτρικών γραμμών, για να μην γίνουν επικίνδυνες ζημιές στα ηλεκτρικά κυκλώματα τοποθετώντας κάποιος αντικείμενα διακοσμητικά στους τοίχους όπως κουρτινόξυλα, κάδρα κ.λ.π.
