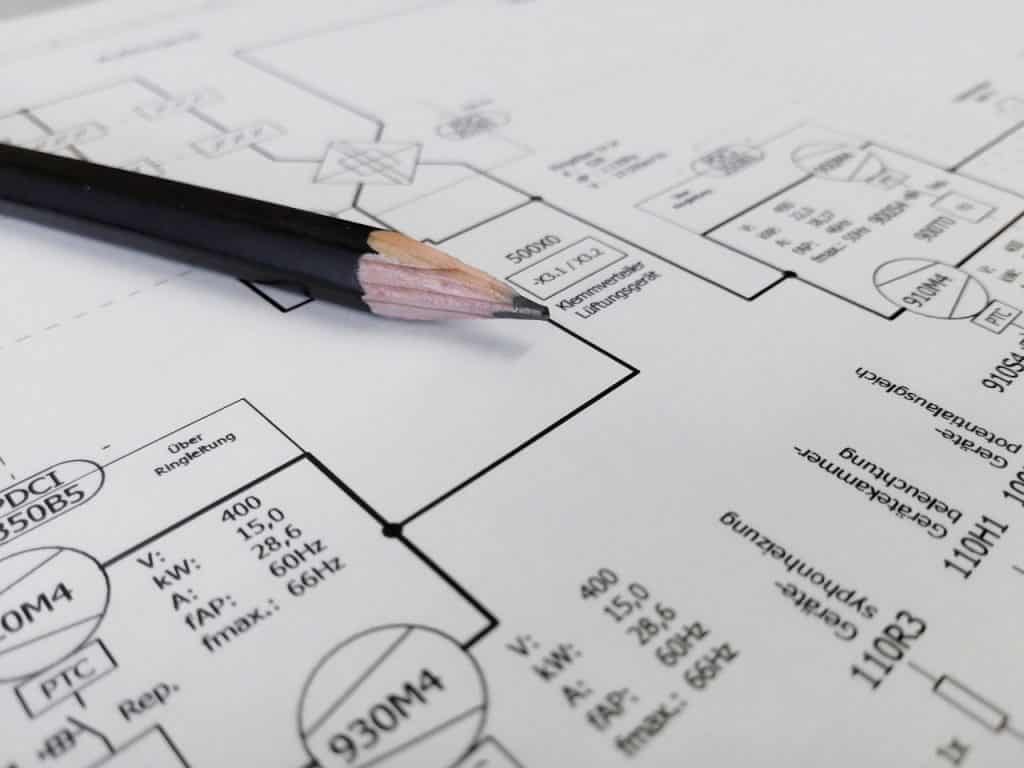

ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΣΧΕΔΙΑ ΚΑΙ ΣΤΟΙΧΕΙΑ ΓΙΑ ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΜΕΛΕΤΗ ΕΣΩΤΕΡΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
Τα βασικά στοιχεία που χρειάζονται για την εκπόνηση μελέτης μίας Ε.Η.Ε. (Εσωτερικής Ηλεκτρικής Εγκατάστασης) είναι:
- Τα ηλεκτρολογικά σχέδια στα οποία καταγράφεται η θέση και η ισχύς των συσκευών καταναλώσεων που πρόκειται να τροφοδοτηθούν.
- Τα σχέδια των κατόψεων του κτιρίου και η περιγραφή του είδους των χώρων.
Πρέπει να διευκρινισθούν τα ακόλουθα θέματα:
- Ποιες προβλέψεις χρειάζεται να γίνουν για συσκευές που δεν υπάρχουν στην αρχή, αλλά είναι ενδεχόμενο να αποχτηθούν μελλοντικά.
- Που είναι επιθυμητό να τοποθετηθούν ρευματοδότες, σε ποιες θέσεις είναι επιθυμητό να είναι οι διακόπτες για τα φώτα και αν τα τελευταία είναι απλά, διπλά, ή αλερετούρ, από ποια θέση είναι επιθυμητό να γίνεται ο χειρισμός ορισμένων συσκευών.
- Ποιες θα είναι οι συνθήκες λειτουργίας των συσκευών (θα λειτουργούν όλες ταυτόχρονα και με πλήρη ισχύ ή όχι;)
- Αν υπάρχουν ορισμένες απαιτήσεις που προκύπτουν από το δομικό μέρος, π.χ., αν, για κάποιο λόγο που αφορά το κτίριο, δεν πρέπει να περάσουν γραμμές της Ε.Η.Ε. από ορισμένα σημεία.
- Αν μπορούν να γίνουν ορισμένες προβλέψεις στο στάδιο της κατασκευής του κτιρίου που θα διευκολύνουν και την κατασκευή της Ε.Η.Ε.
Εκπόνηση μελέτης μίας Ε.Η.Ε.
Η μελέτη μπορεί να ακολουθήσει τα εξής στάδια:
- Επάνω στα ηλεκτρολογικά σχέδια, καταγραφή και εντοπισμός των συσκευών κατανάλωσης σημαντικής ισχύος.
- Επίσης σημειώνονται στα ηλεκτρολογικά σχέδια οι θέσεις των φωτιστικών σημείων και των διακοπτών τους, οι θέσεις των ρευματοδοτών και τυχόν σταθερές συσκευές χαμηλής ισχύος.
- Καθορισμός των γραμμών που χρειάζονται για την τροφοδότηση των συσκευών κατανάλωσης.
- Τυπικό Σχέδιο Εσωτερικής Ηλεκτρικής Εγκατάστασης κατοικίας.
- Καθορισμός των οργάνων προστασίας και της διατομής των αγωγών καθεμιάς από τις προηγούμενες γραμμές.
- Καθορισμός του είδους της παροχής που θα ζητηθεί (μονοφασική ή τριφασική) και του μεγέθους της.
- Καθορισμός των γενικών ασφαλειών του πίνακα διανομής και της διατομής των αγωγών της κύριας γραμμής (γραμμή μετρητή – πίνακα).
- Καθορισμός της θέσης του πίνακα διανομής.
- Αν πρόκειται να χρησιμοποιηθούν υποπίνακες: καθορισμός για καθέναν από αυτούς αν θα είναι μονοφασικός ή τριφασικός.
- Καθορισμός της σύνθεσης του πίνακα διανομής και καθενός από τους υποπίνακες, αν υπάρχουν.
- Σχεδίαση της όδευσης όλων των γραμμών μέσα στο κτίριο.
- Καθορισμός του είδους των υλικών που θα χρησιμοποιηθούν, ανάλογα με τις συνθήκες που επικρατούν στους διάφορους χώρους.
- Μονογραμμικό σχέδιο μονοφασικού ή τριφασικού πίνακα διανομής κατοικίας.
- Καθορισμός του τρόπου κατασκευής και σύνδεσης της γείωσης και των αγωγών προστασίας.
- Για νέες ηλεκτρικές εγκαταστάσεις καθίσταται υποχρεωτική η κατασκευή θεμελιακής γείωσης, σύμφωνα με το νέο κανονισμό Ηλεκτρικών Εγκαταστάσεων ΕΛΟΤ HD 384.
